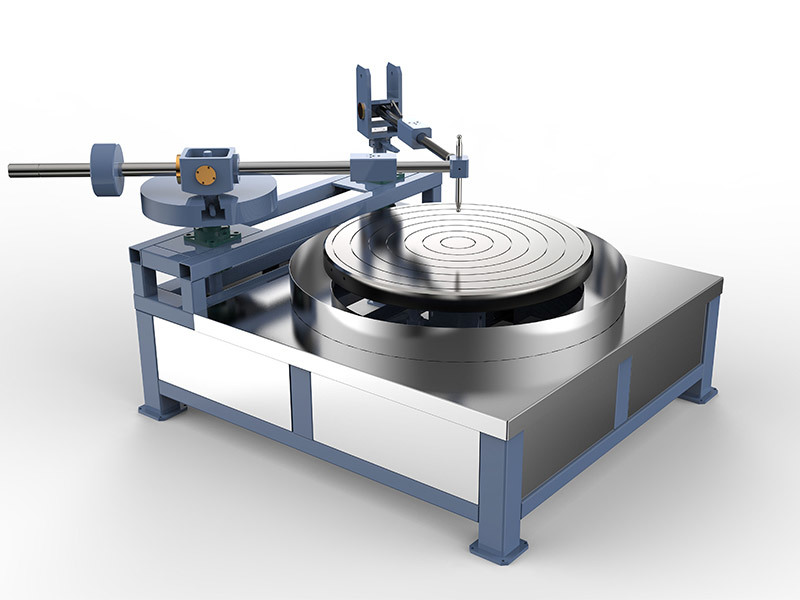

全口径智能环抛机
+
  • 全口径智能环抛机

全口径智能环抛机

提供各种规格环形抛光机,具备转速、偏心距、校正盘卸荷等全工艺参数自动监测和控制功能,用于高精度和超高精度平面镜的加工。

关键词:

全口径智能环抛机

  • 产品描述
  • 产品特性
  • 技术参数
  • 典型应用
    • 商品名称: 全口径智能环抛机

    提供各种规格环形抛光机,具备转速、偏心距、校正盘卸荷等全工艺参数自动监测和控制功能,用于高精度和超高精度平面镜的加工。

    提供各种规格环形抛光机,具备转速、偏心距、校正盘卸荷等全工艺参数自动监测和控制功能,用于高精度和超高精度平面镜的加工。

  • 1. 全口径智能环抛机,采用高平整度大理石和高精度转盘轴承;主轴采用伺服电机,恒扭矩输出;采用 PLC+ 触摸屏控制。
    2. 通过自动化程序集成工艺参数监控、面形在线监控,并实现工艺参数实时采集。
    3. 提供环形抛光的抛光胶、自动注液、自动开槽等全工艺链技术支持,可提供样件试制。
    4. 可根据客户要求开发定制。

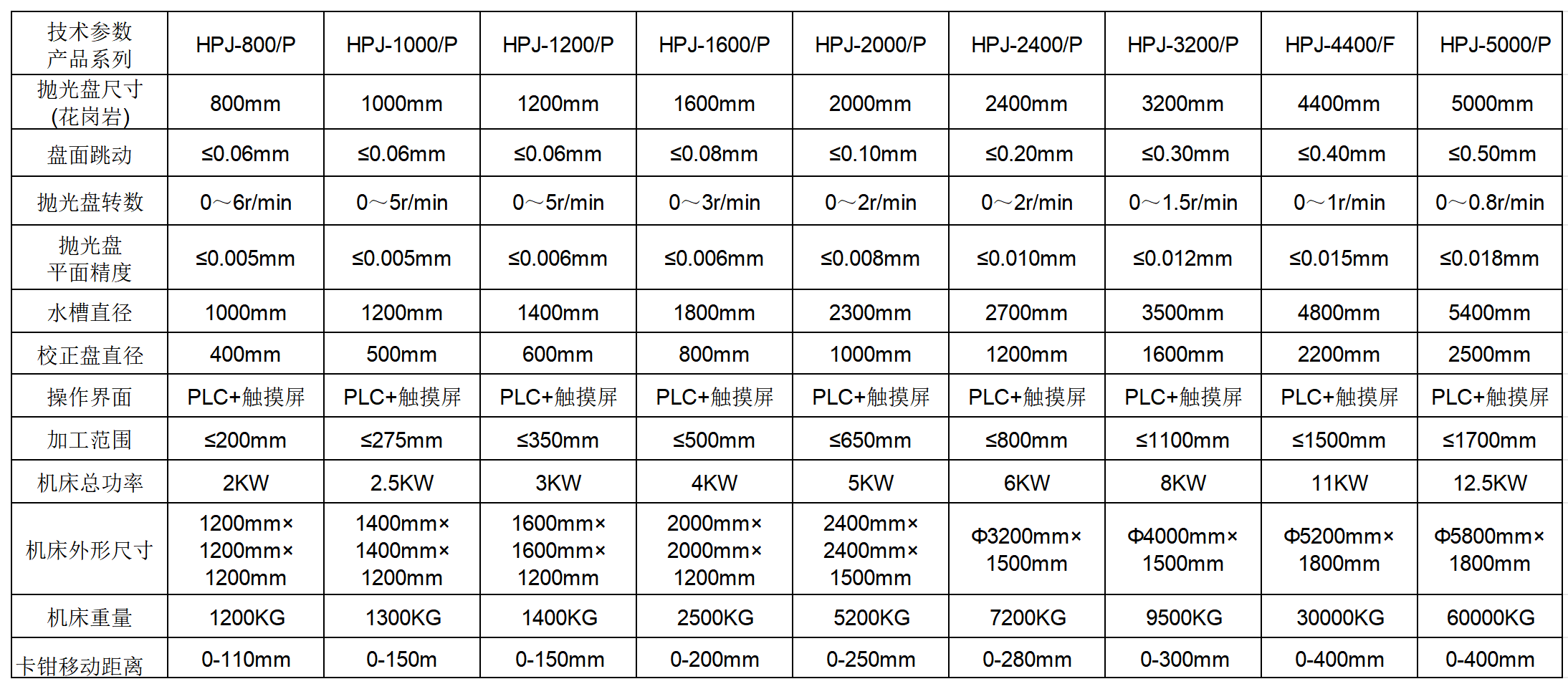

  • 技术参数 产品系列

    HPJ-800/P

    HPJ-1000/P

    HPJ-1200/P

    HPJ-1600/P

    HPJ-2000/P

    HPJ-2400/P

    HPJ-3200/P

    HPJ-4400/F

    HPJ-5000/P

    抛光盘尺寸

    (花岗岩)

    800mm

    1000mm

    1200mm

    1600mm

    2000mm

    2400mm

    3200mm

    4400mm

    5000mm

    盘面跳动

    ≤0.06mm

    ≤0.06mm

    ≤0.06mm

    ≤0.08mm

    ≤0.10mm

    ≤0.20mm

    ≤0.30mm

    ≤0.40mm

    ≤0.50mm

    抛光盘转数

    0~6r/min

    0~5r/min

    0~5r/min

    0~3r/min

    0~2r/min

    0~2r/min

    0~1.5r/min

    0~1r/min

    0~0.8r/min

    抛光盘 平面精度

    ≤0.005mm

    ≤0.005mm

    ≤0.006mm

    ≤0.006mm

    ≤0.008mm

    ≤0.010mm

    ≤0.012mm

    ≤0.015mm

    ≤0.018mm

    水槽直径

    1000mm

    1200mm

    1400mm

    1800mm

    2300mm

    2700mm

    3500mm

    4800mm

    5400mm

    校正盘直径

    400mm

    500mm

    600mm

    800mm

    1000mm

    1200mm

    1600mm

    2200mm

    2500mm

    操作界面

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    PLC+触摸屏

    加工范围

    ≤200mm

    ≤275mm

    ≤350mm

    ≤500mm

    ≤650mm

    ≤800mm

    ≤1100mm

    ≤1500mm

    ≤1700mm

    机床总功率

    2KW

    2.5KW

    3KW

    4KW

    5KW

    6KW

    8KW

    11KW

    12.5KW

    机床外形尺寸

    1200mm×

    1200mm× 1200mm

    1400mm×

    1400mm× 1200mm

    1600mm×

    1600mm× 1200mm

    2000mm×

    2000mm× 1200mm

    2400mm×

    2400mm× 1500mm

    φ3200mm× 1500mm

    φ4000mm× 1500mm

    φ5200mm× 1800mm

    φ5800mm× 1800mm

    机床重量

    1200KG

    1300KG

    1400KG

    2500KG

    5200KG

    7200KG

    9500KG

    30000KG

    60000KG

    卡钳移动距离

    0-110mm

    0-150m

    0-150mm

    0-200mm

    0-250mm

    0-280mm

    0-300mm

    0-400mm

    0-400mm
